盤式過濾器

產品品牌：

ZTTD

產品型號：

盤式過濾器

產品簡介：

盤式過濾器是一種全新的水處理過濾設備，因其能夠在相當苛刻的使用條件下精確穩定地工作并很少需要維護而被廣泛用于灌溉、水處理及應急情況過濾等領域。

咨詢熱線：

0755-36535868

在線咨詢

產品詳細 規格參數 產品視頻在線留言包裝清單售后服務

盤式過濾器由增強聚酰胺塑料成形制造，防腐耐磨，可承受工作壓力1MPa。盤式過濾器采用模塊化設計，可按過濾單元進行多種組合使用，以滿足不同應用場合的實際需要。反沖洗控制器操作簡單，可根據壓差，時間或兩者組合對過濾器或工作站進行全面控制。盤式過濾器疊片無須更換，壽命可達15年之久。

盤式過濾器在很大程度上可以取代砂濾器等傳統的機械過濾裝置，經過盤式過濾器處理后，水中粒徑大于通道尺寸的懸浮物均被攔截下來，從而達到過濾效果。

工作原理

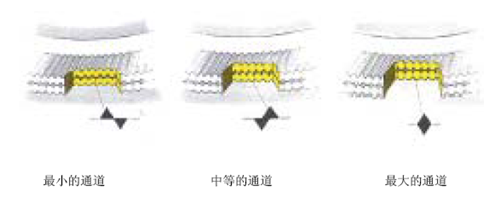

盤式過濾器是通過互相壓緊的表面刻有溝紋的塑料疊片實現了表面過濾與深度過濾的結合。過濾疊片表面刻有細微溝紋，相鄰疊片溝紋走向的角度不同，因而彼此形成許多溝紋交叉點，這些交叉點構成大量的空腔和不規則的通路。

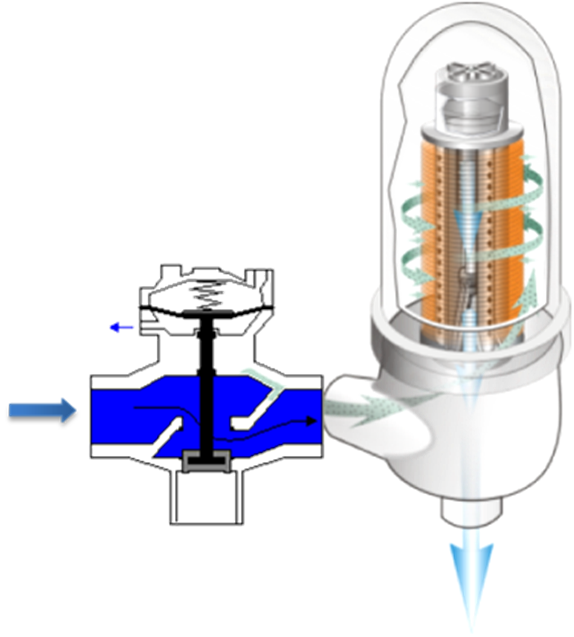

過濾過程中，過濾盤片在彈簧力和水力作用下被緊壓在一起，當含有雜質的水通過時，直徑大的顆粒和粗纖維直接被攔截（即表面過濾）。而比較小的顆粒與纖維沿溝紋孔進入到盤片內部，由于沿程孔隙逐漸減小，從而使細小的顆粒與纖維被分別攔截在各通道的途中（即深度過濾）。

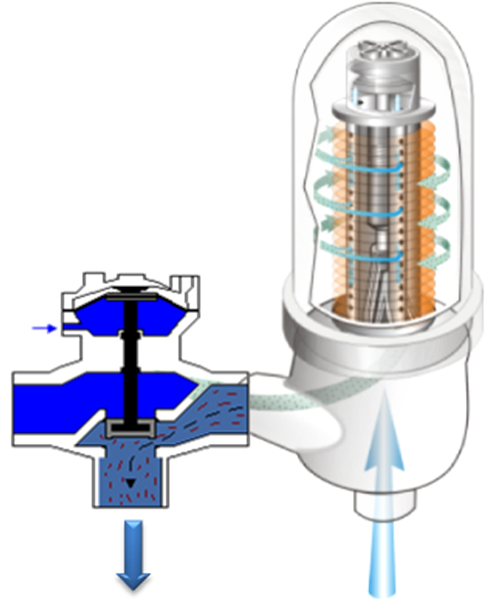

當盤式過濾器疊片之間的溝紋累積大量雜質后，進出口壓差達設定值時（高報警），三通閥門改變過濾單元中水的流向，盤片被頂開，過濾過程中的小孔隙被打開。位于疊片中央的噴嘴沿切線噴水，使疊片旋轉，在水流的沖洗與疊片高速旋轉下，截留在疊片上的固體物被沖洗出去。然后活塞再次下壓疊片，回復過濾狀態。當反沖結束時，水流方向再次改變，疊片再次被壓緊，系統重新進入過濾狀態。

性能特點

● 高效，精確過濾：
特殊結構的濾盤過濾技術，性能精確靈敏，確保只有粒徑小于要求的顆粒才能進入系統，是最有效的過濾系統。
● 標準模塊化，節省占地
系統基于標準盤式過濾單元，按模塊化設計,用戶可按需取舍，靈活可變，互換性強。系統緊湊，占地極小，可靈活利用邊角空間進行安裝。
● 全自動運行，連續出水
在過濾器組合中的各單元之間，反洗過程輪流交替進行，工作、反洗狀態之間自動切換，可確保連續出水；反洗耗水量極少，只占出水量的0.5%；如配合空氣輔助反洗，自耗水更可降到0.2%以下。高速而徹底的反洗，只需數十秒即可完成。
● 壽命長
新型塑料過濾元件堅固、無磨損、無腐蝕、極少結垢，經多年工業實用驗證，使用6~10年也沒有磨損，不會老化，過濾和反洗效果不會因使用時間而變差。
● 高質量，維護量少
產品符合相應質量標準，所有產品在出廠前均經模擬工況檢測和試運轉，不需專用工具，零部件很少；易于使用,僅需定期檢查，幾乎不需日常維護。

過濾精度選擇

應用點	建議過濾精度
冷卻循環水	55μm，100μm
保護超濾	100~200μm（優，一般水質），55μm（一般，較差水質）
保護噴嘴	噴嘴直徑的1/5~1/10
保護細砂過濾器	130~200μm
保護離子交換樹脂、活性炭、濾芯、濾袋	55μm，20μm
一般進水	20~200μm

盤式過濾器技術參數

配置參數	過濾精度：	10/20/40/55/70/100/130/200/400μm
	單元外殼材質：	PP/尼龍
	疊片材質：	PP/尼龍
反洗參數	反沖洗壓差：	0.03~0.05MPa
	反沖洗流量：	8~11m³/h/過濾單元
	反沖洗時間：	10~20S
	反洗模式：	外源反洗/內源反洗/空氣輔助反洗/集體反沖洗
應用數據	最大工作壓力：	1.0MPa
	最高進水溫度：	70℃
	pH值：	0~14（PP）/4~13（尼龍）
	最大進水懸浮物：	75mg/L
